Технологичное решение для Крайнего Севера

Проект модульного здания в Мурманской области для АО «СЗФК»
Размеры: 15 х 9.0 х 4.0 м на базе 5 блок-контейнеров (2430х9000х2590 мм)
Наружная обшивка и элементы: Проф. лист С8 с (RAL 9003)
Теплоизоляция стен: Термоплита «Кнауф» 150 мм. Для перекрытия пола - мин. вата Терморол «Кнауф» 150 мм. c пароизоляцией из ПВХ-плленки.

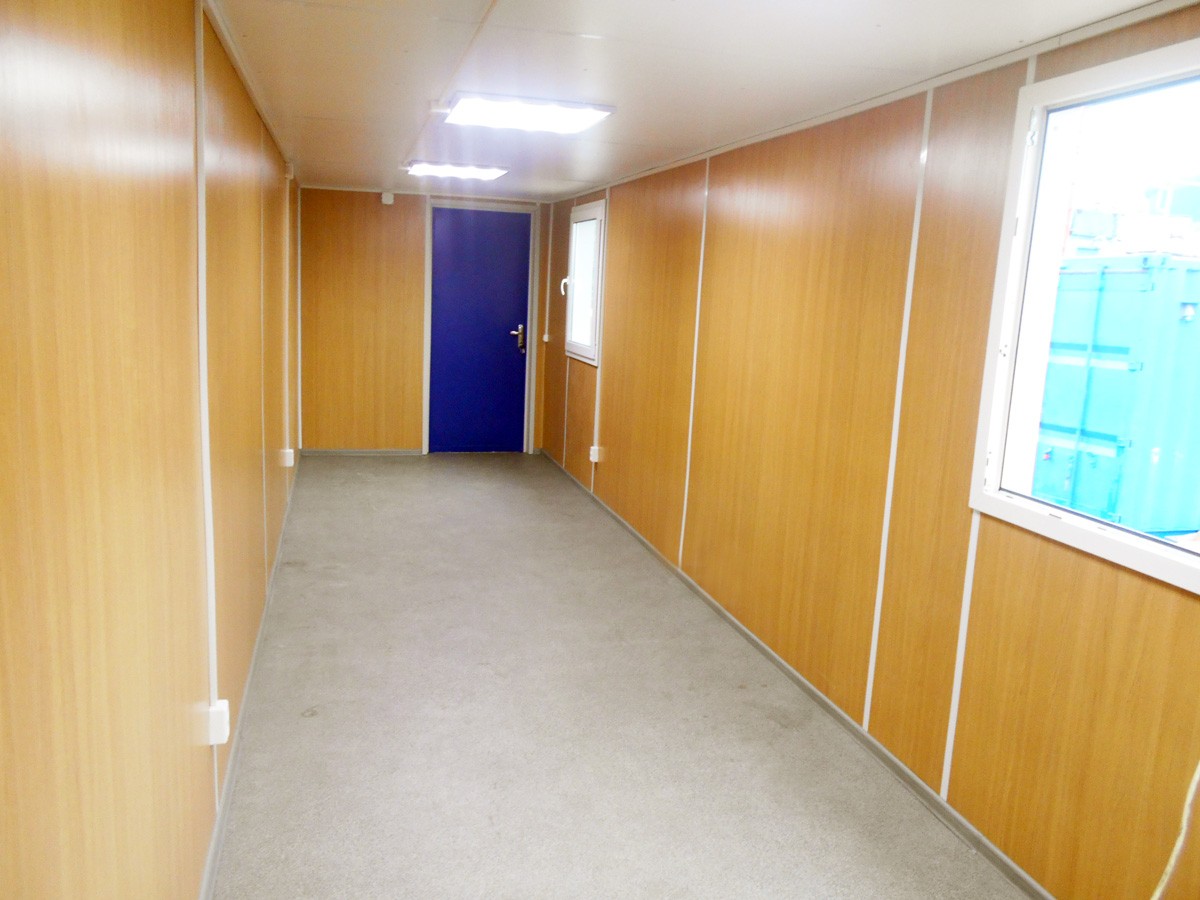

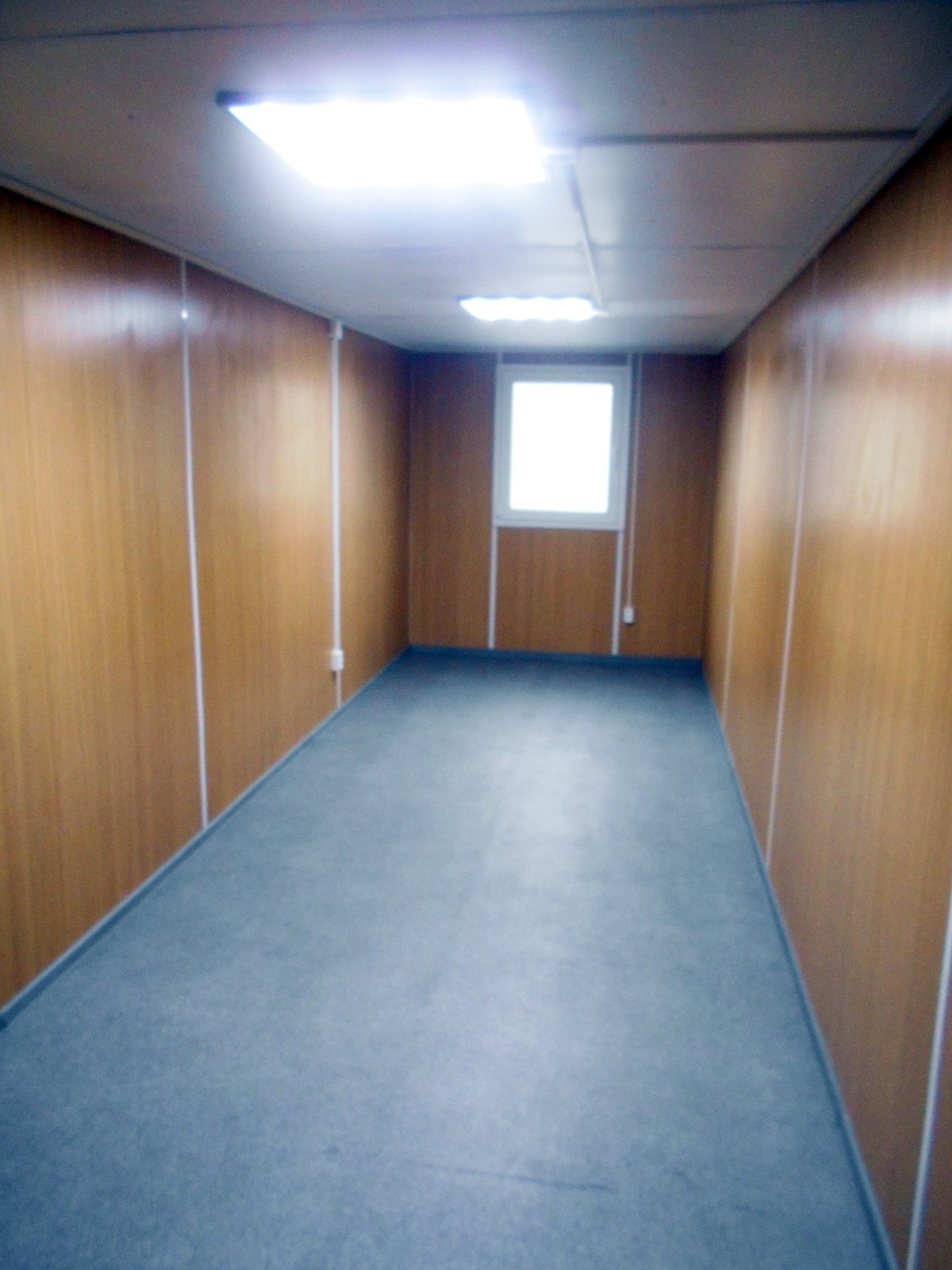

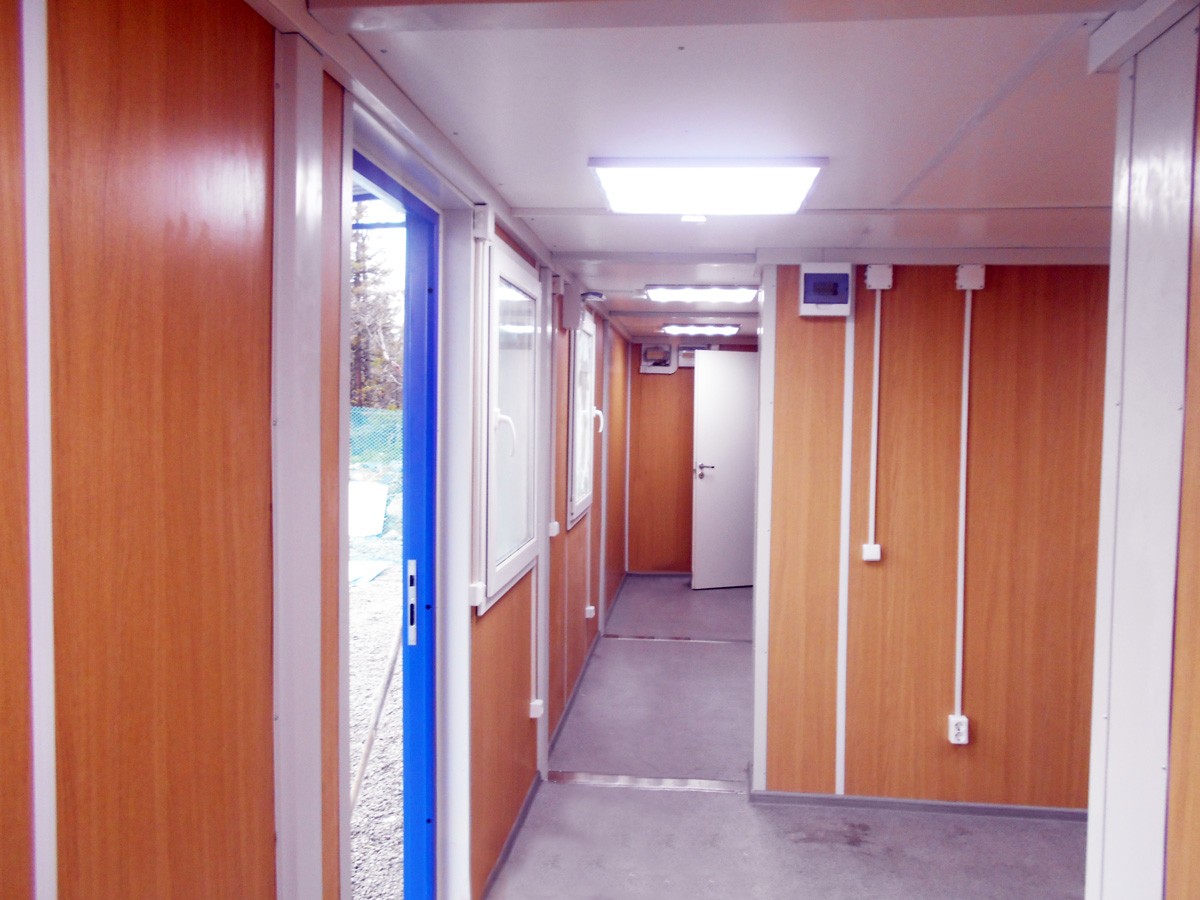

Внутренняя отделка: Стены и потолок из ЛДСП белого цвета и с имитацией под дуб. В качестве покрытия пола использован износоустойчивый линолеум

Рассчитать похожий проект

Главная особенность данного модульного здания – улучшенная комплектация с повышенной теплоизоляцией для эксплуатации в условиях Крайнего Севера.

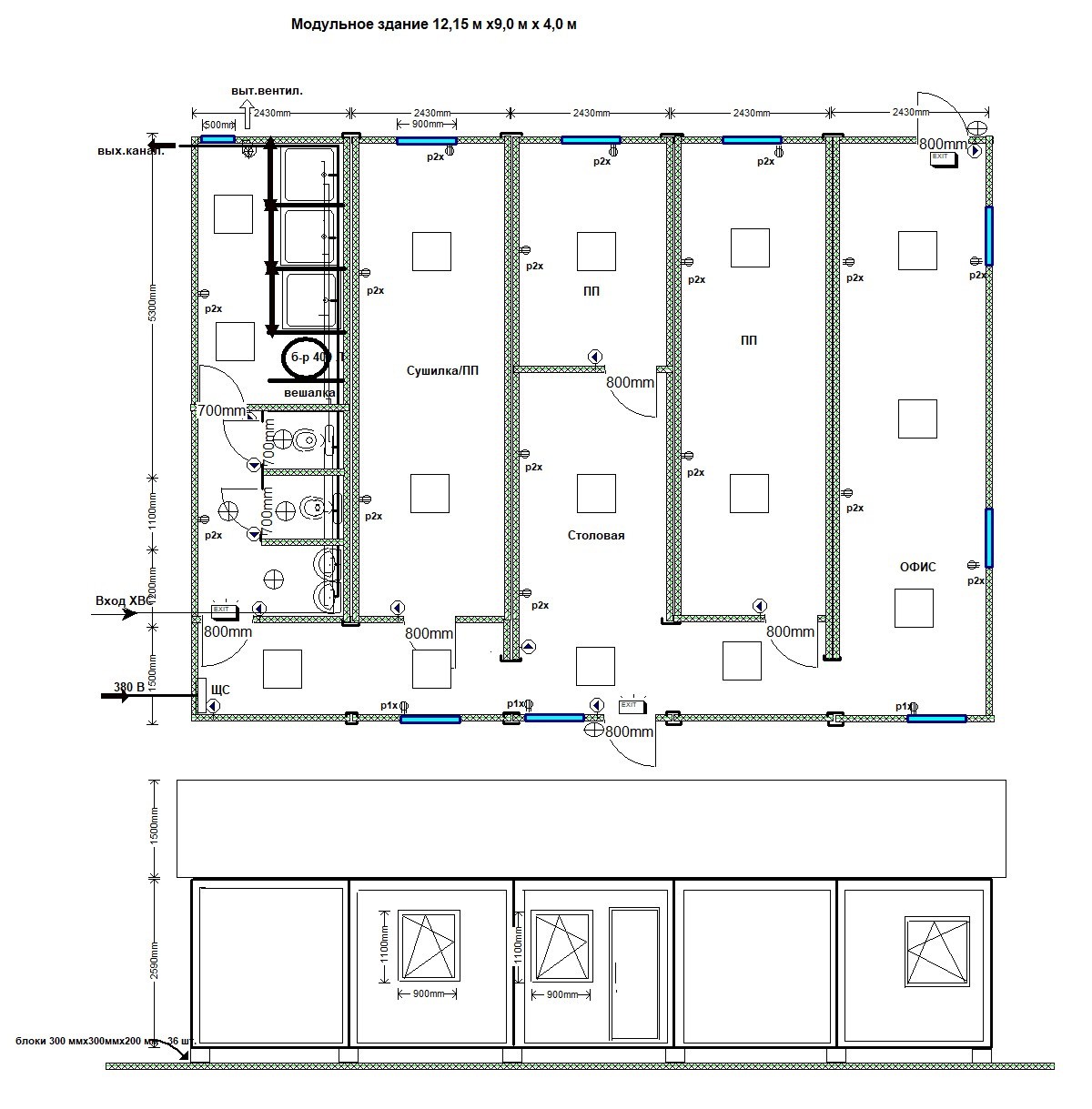

Планировка включает в себя 5 помещений с общим коридором и выходами к офису, столовой, кабинету, сушилке и общему санузлу.

Внутренние инженерные системы: электрика, вентиляция, сантехника, водоснабжение и канализация.

Компания «РосМодуль™» в сентябре 2018 года завершила проект постройки модульного здания площадью 109.35 м² из блок-контейнеров комплектации «СЕВЕР». Заказ на доставку и монтаж конструкции на объекте в г. Кировск поступил от компании АО «СЗФК». По договору - в обязанности «РосМодуль™» входила доставка полного комплекта модульного здания с предварительными работами по установке опорного блочного фундамента и монтажом блок-контейнеров на территории. Также специалисты провели установку крыши здания, гидроизоляцию стыков кровли, а также прокладку внутренних коммуникаций и инженерных систем в соответствии со сформированным техническим заданием.

При разработке проекта были учтены все требования заказчика, а материалы для наружной и внутренней отделки подбирались таким образом, чтобы создать комфортные условия для размещения персонала на территории, где преобладает пониженная температура воздуха.

Конструктив модульного здания СЕВЕР

Установка конструкции из блок-контейнеров выполнялась на фундаментное основание из комплекта блоков 300х300х200 мм на заранее подготовленную поверхность рабочими бригадами заказчика.

Несущий сварной каркас контейнеров, включая стойки, верхние и нижние рамы, выполнен из стального сложногнутого и гнутого профиля с сечениями:

  • Верхняя рама – 185х80х3 мм;
  • Нижняя рама – 120х50х3 мм;
  • Угловые стойки – 170х150х3 мм.

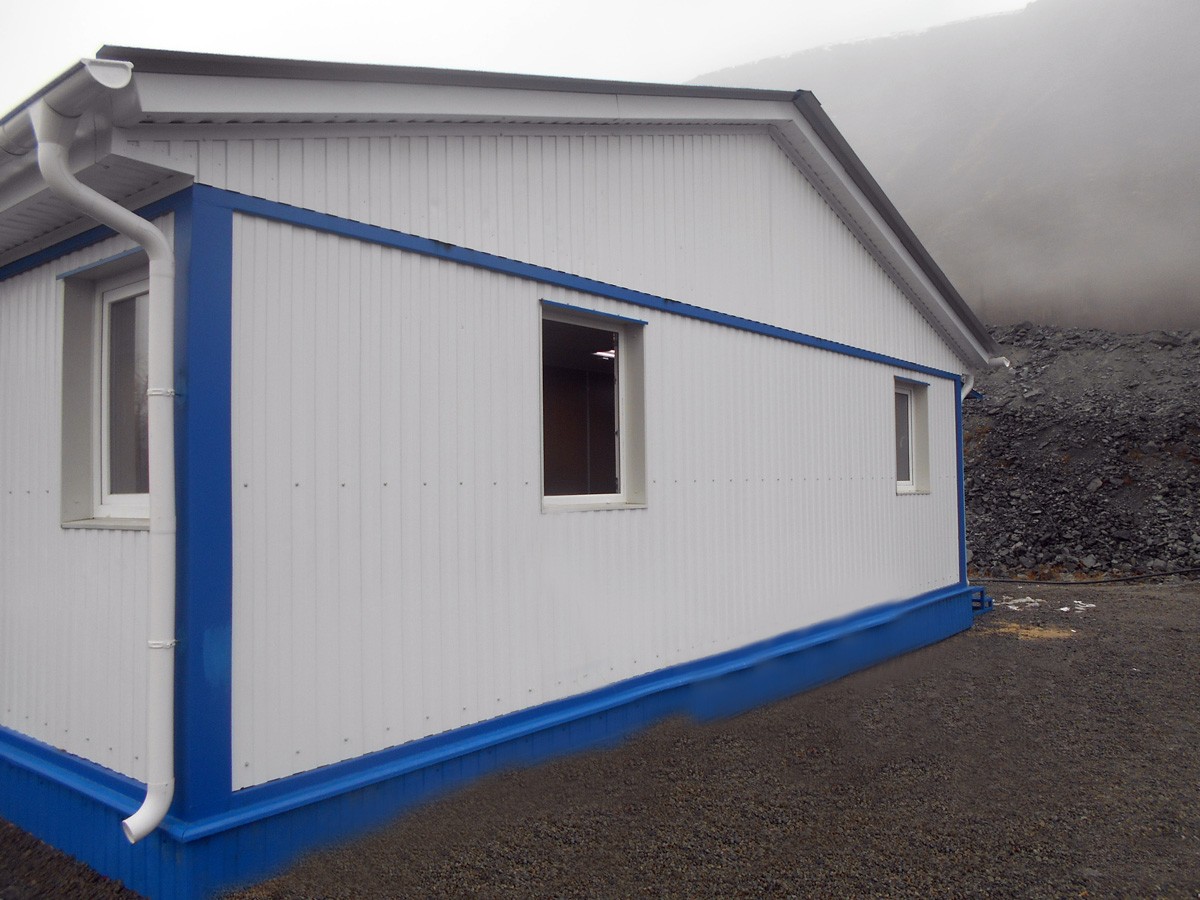

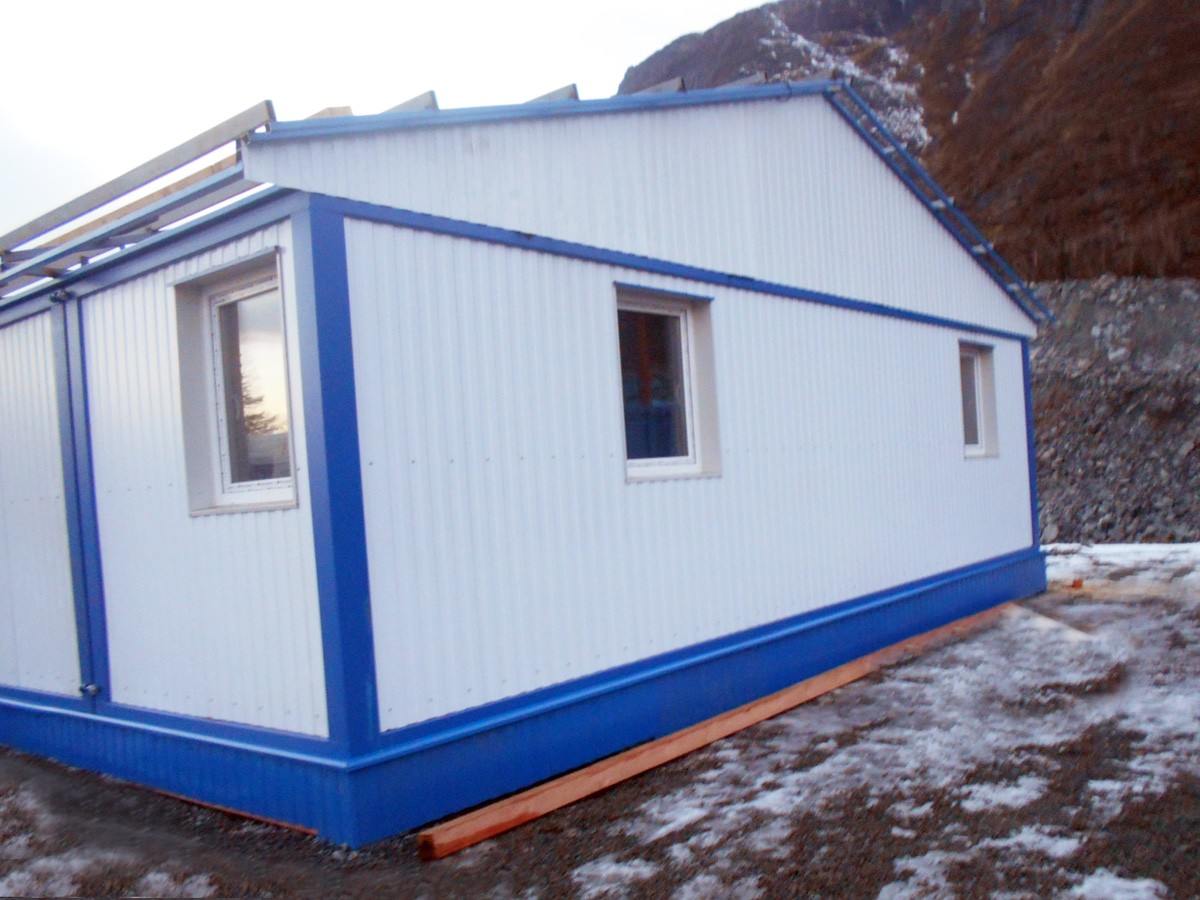

Дно блок-контейнеров выполнено из оцинкованного стального листа с толщиной 0.4 мм.  Для пола использованы усиленные металлические лаги под основу из ЦСП 16 мм. Под наружную обшивку выбран профилированный стальной оцинкованный лист С8 с толщиной 0.5 мм и полимерным покрытием белого цвета RAL 9003. Все смежные стены 5 соединяемых блок-контейнеров выполнены с толщиной 100 мм без полимерного окрашивания.

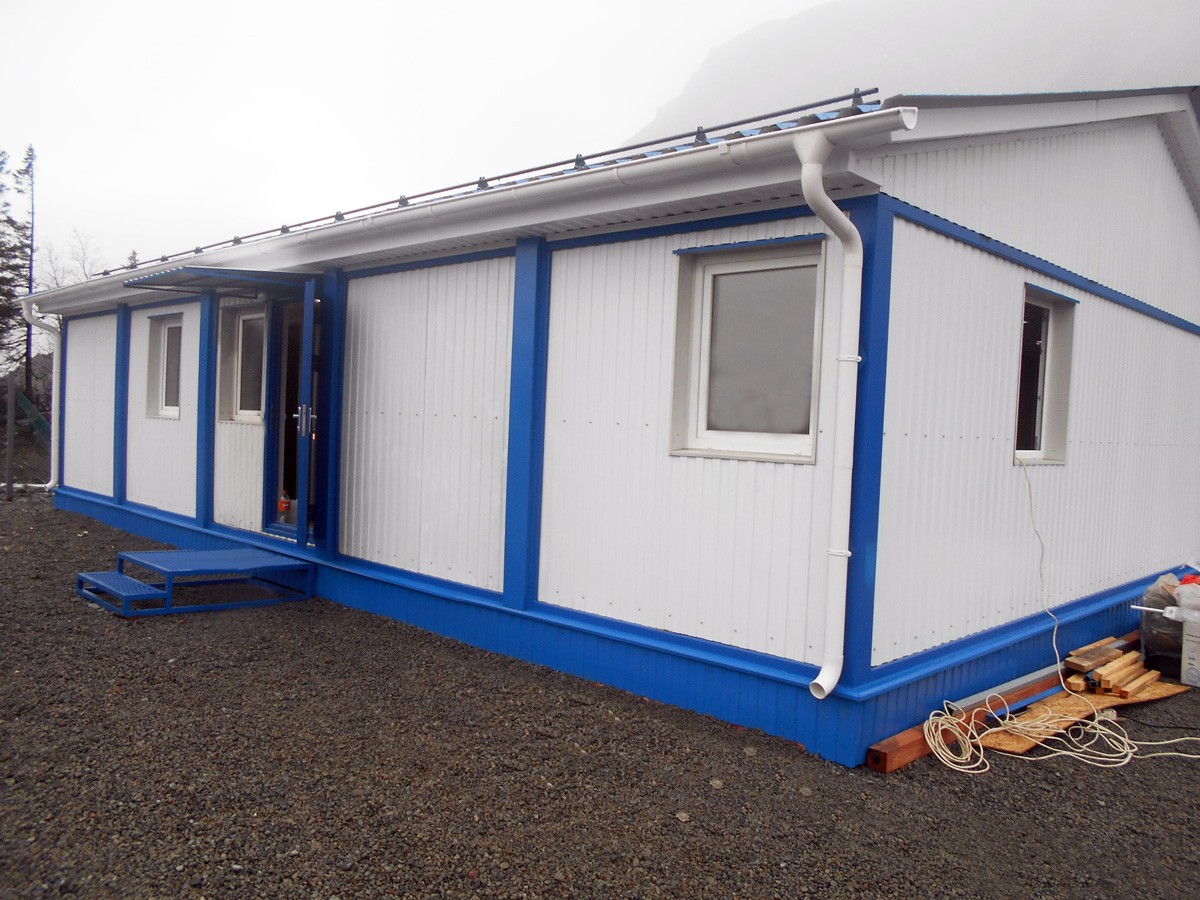

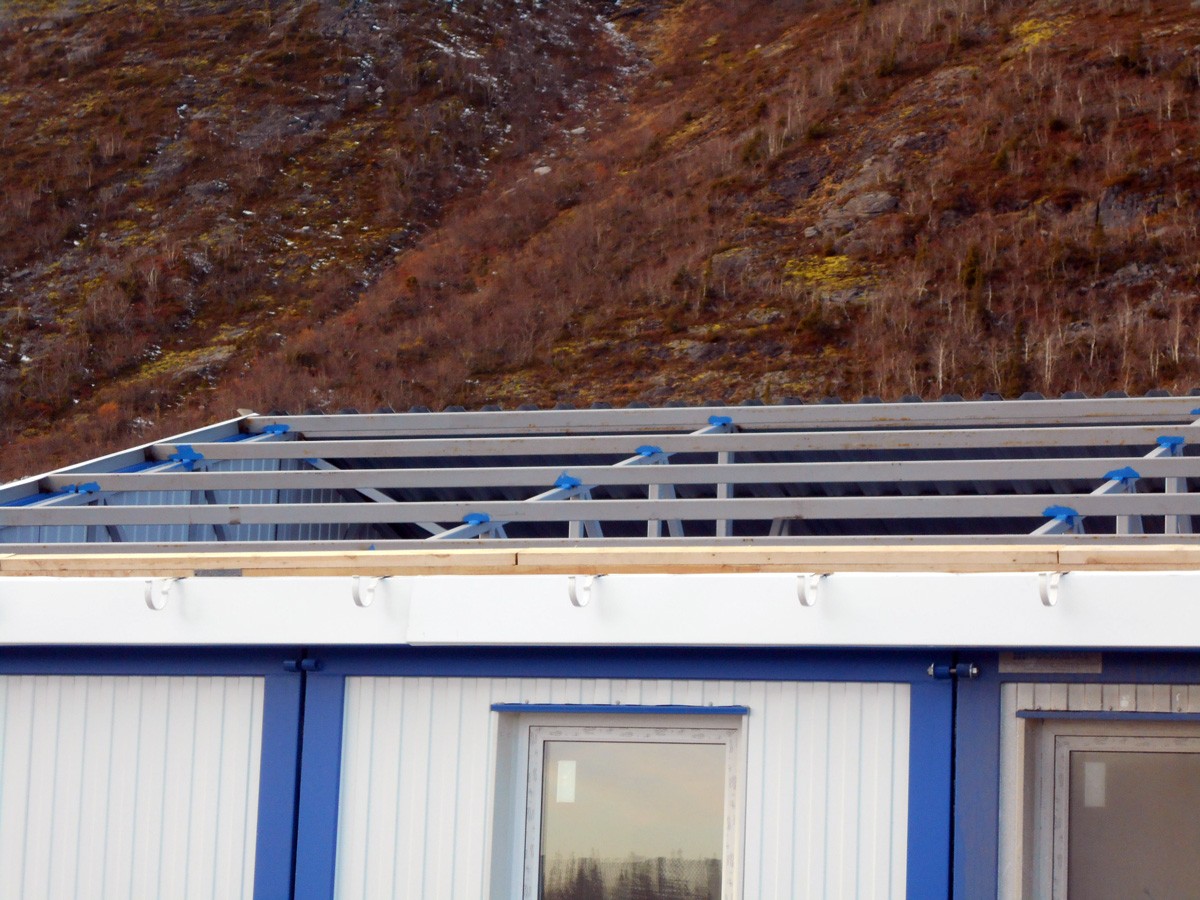

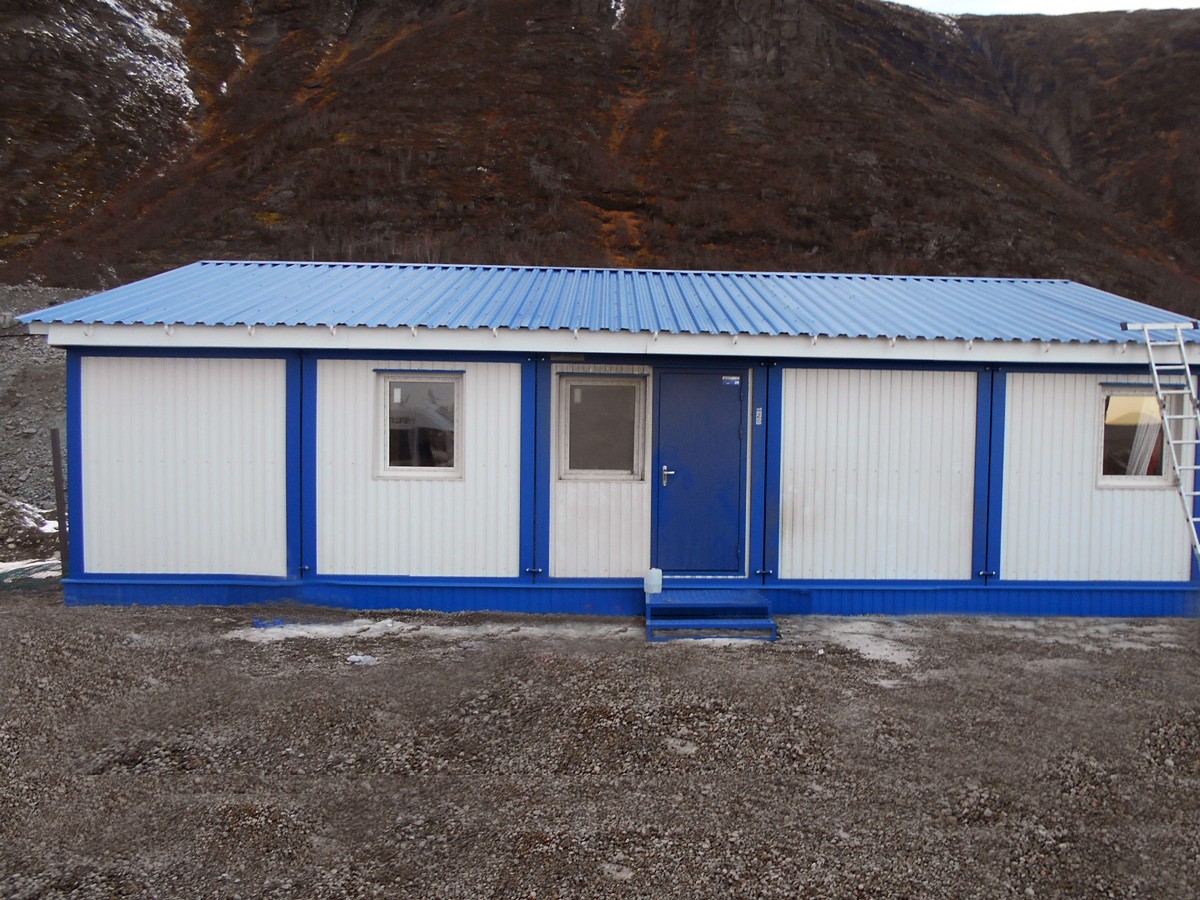

Для кровли использовалась 2-х скатная крыша с высотой конька 1.5 м и металлическими полуфермами из профильной трубы 50х50 мм. Обрешетку выполнили из труб 80х40х3 мм с шагом в 1 м. Покрытие уложено из профлиста НС 35 синего цвета. Для надежной эксплуатации кровли при любых погодных условиях предусмотрен водослив на 4 точки, а также снегодержатель по двум сторонам здания.

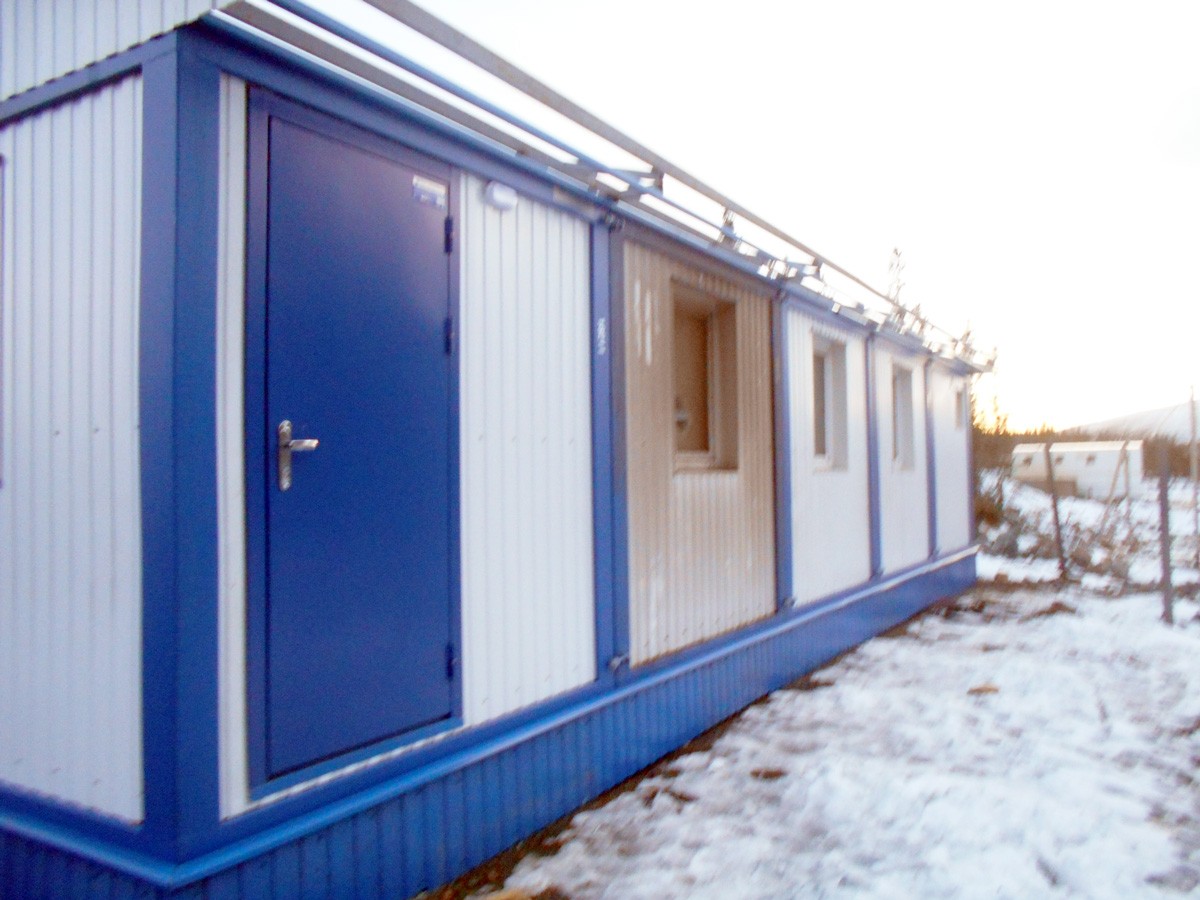

Для входа в модульное здание установлены две входные металлические двери с утеплением. Внутри помещений использованы глухие двери с замками и ручками. Для помещения, предназначенного под сушилку, установлена металлическая дверь. В каждой из комнат и по периметру главного коридора установлены ПВХ окна с двухкамерным стеклопакетом.

Монтаж коммуникаций, оборудования и инженерных систем

Завершающим этапом проекта монтажа модульного здания  стало подключение электросети, ХСВ, систем вентиляции и канализации.

  • Для электроснабжения установлены 5 контейнерных распредщитов с комплектацией автоматами защиты, cобранные по нагрузкам. Электропроводка выполнена в кабель-каналах. В каждом из помещений в зависимости от схемы установлены накладные светодиодные светильники с рассеивателями, двойные и одноместные светильники, а также включатели света. Для наружного освещения перед входом в модульное здание установлены и подключены два светильника.
  • Для вытяжной вентиляции из туалета и душевой установлен вытяжной канальный вентилятор с вытяжными отводами из секций.
  • Для водоснабжения установлена соответствующая водозапорная арматура, фитинги, подводящие и отводящие трубы из полипропилена. Канализация выполнена из полиэтиленовых труб 50 и 100 мм. Проведены работы по установке отвода канализационного стока и ввода магистрали ХВС. В санузлах установлены комплекты сантехники: унитазы, умывальники со смесителями и душевые кабины с поддонами. Установлен и подключен бойлер на 400 л.

По завершению монтажа всего оборудования были проведены пуско-наладочные работы, а заказчику передан паспорт на здание с инструкцией по эксплуатации, схемы инженерных систем, а также сертификаты и паспорта на оборудование.

Если вы хотите реализовать похожий проект или заказать производство блок-контейнеров для установки модульного здания под ключ на вашем объекте, свяжитесь с нами по телефону. Компания «РосМодуль™» способна предложить для вас технологичное решение в зависимости от поставленных задач и условий эксплуатации даже в районах Крайнего Севера.
